概述：

　　 UFK-10～13系列浮球液位开关，用于各种容器内的液面或界面的报警与控制，当液面或界面到达控制的位置时，开关动作发出信号用以报警或控制泵阀的关闭。 该产品结构简单、性能可靠、安装方便、维修容易，因此广泛地应用于石油、化工、医药、电力、食品及锅炉水处理等工业领域中。

结构原理：

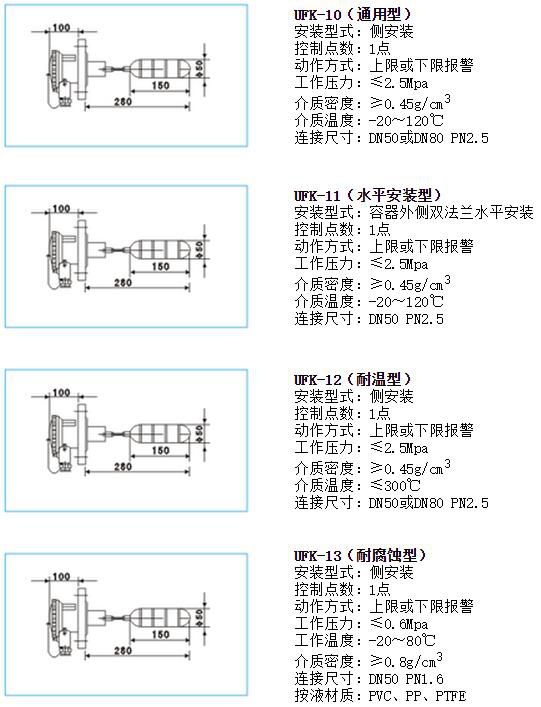

　　UFK-10～13系列浮球液位开关原理如下（右图），在容器的侧面液位控制点的位置开设安装口，仪表安装时已将浮球伸到容器内，浮球随液位的上升或下降而浮在液面上，带动连杆进行上下摆动，当液位上升或下降到控制点时，连杆端的磁钢通过磁耦合带动了端子盒内杠杆机构的运动，使端子盒内的微动开关闭合或断开，从而发出报警信号。浮球部分与端子盒部分用法兰隔开，微动开关借助磁耦合来传递，因此非常安全可靠。

外部配线：

　　开关按图中各接线端子连接形式。
　　端子③为公用端（标记为COM）
　　端子①为常闭触点（标记为NC）
　　端子②为常开触点（标记为NO）
　　以上限报警为例
　　通常状态端子①与端子③闭合，端子②与端子③断开，当液位上升到上限时端子①与端子③断开，
端子②与端子③闭合。

主要技术参数：

　　介质温度：-20℃～120℃
　　高温型可达300℃
　　介质密度：大于0.45g/cm3
　　介质粘度：0.3pas以下
　　工作压力：1.6MPa、2.5MPa、4.0MPa、
　　高压型可达6.4MPa
　　防护等级：IP65
　　防爆形式：隔爆dⅡBT4
　　电气接口：M20×1.5（内螺纹）
　　触点容量：AC250V 3A；DC125V 0.4A
　　连接尺寸：DN50或DN80 PN1.6、2.5、4.0 凸面法兰
　　法兰标准 JB/T81-94、JB/T82.2-94
　　其他法兰标准请用户注明。
　　容器接管长度：DN80法兰接管长度任意，Dn50法兰接管长度小于120mm。
　　接液材质：不锈钢1Cr18Ni9Ti、SUS304、SUS316等，防腐型PVC、PTFE等。
