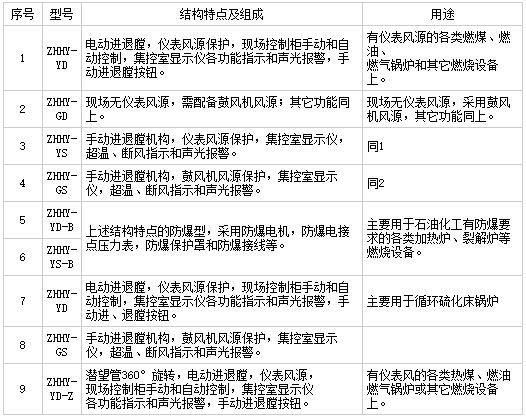

型号表示

ZHHY-YD-B型表示：火焰电视、仪表风源、电动退膛系统、防爆型；ZHHY-GS型表示：火焰电视、鼓风机风源、手动退膛系统。

用途

炉膛火焰电视监视装置是从炉膛上部总体监视炉内燃料燃烧状态的彩色工业电视监视系统。通过这个系统操作者在控制室内监视器屏幕上就能看到炉内火焰燃烧的真实图像，能及时发现和处理炉膛点火、小负荷运行、燃料系统发生故障等燃烧缺陷，避免突发事故的发生，是设备安全、经济运行不可缺少的装置。

适用范围

主要用于燃油、燃气、燃煤电站锅炉、工业锅炉、石油化工加热炉、裂解炉、工业窑炉、渣炉等的火焰电视监视，钢厂步进炉的场景监视等。

主要技术参数

1、潜望镜头视场角：90°、120°

2、潜望镜头工作温度：＜2000℃

3、摄像机保护罩环境温度：＜70℃

4、装置所需风源：

a、仪表风源：

风压≥0.2MPa，流量≥0.2cm3/min，尘埃粒径≤3μm，含油量≤10mg/cm3

b、鼓风机风源：（没有仪表风情况下用）

风压≥2000Pa，流量≥5cm3/min，

风温≤40℃

5、工作电源、220VAC/50HZ/200W

装置组成及功能

1、输像系统：由镜头、潜望管、摄像机、摄像机保护罩、电缆、监视器组成。通过这个系统将炉膛火焰燃烧状态显示在监视器屏幕上。

2、保护系统：由风源、过滤器、风管路、连接管、风套管、摄像机保护罩、魔管制冷器等组成。

通过这个系统对镜头、潜望管和摄像机进行耐高温保护。其中魔管制冷器，原理是仪表风通过魔管制冷器，进口和出口可产生约20℃的温差，对摄像机进行冷却保护。

3、运动系统：由电机、链条、传动机构、运动小车、联接部件等组成。通过这个系统，当保护风压低于设定值和摄像机环境温度超过设定值时，潜望管自动退出炉膛进行超温保护。

4、控制系统：由电接点压力表、温控开关、电缆、现场控制柜、集控室显示仪等组成。当风管路中电接点压力表风压低于设定值时，通过现场控制柜中的控制电路，使潜望管系统自动退出炉膛进行超温保护。现场控制柜设有手动进退膛按扭和进到位、退到位指示灯。集控室显示仪设有系统工作状态指示灯和声光报警，并设有手动进退膛按钮。
